MINI DIN 4 poli
(Video)

Il connettore MINI DIN a 4 poli viene utilizzato nel settore video consumer e semiprofessionale per connessioni video Y/C.

Questo connettore viene anche chiamato: "Connettore S-VHS" o "Connettore Y/C".

Il connettore MINI DIN offre un buon contatto elettrico, una discreta resistenza meccanica e una pessima resistenza alla trazione.

Esiste una versione professionale di questo connettore che ne migliora l'affidabilità meccanica e mediante una ghiera a vite che assicura un'ottima resistenza alla trazione.

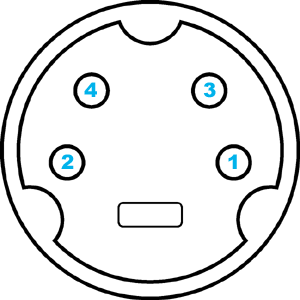

La piedinatura del connettore dipende se è configurato come "connettore d'uscita" o come "connettore d'ingresso", nelle tabelle seguenti sono descritte le due configurazioni.



Configurazione di un connettore "USCITA"

Contatto N°
Descrizione
1
Massa Luminanza
2
Massa Crominanza
3
Uscita Luminanza (Y)
4
Uscita Crominanza (C)



Configurazione di un connettore "INGRESSO"

Contatto N°
Descrizione
1
Massa Luminanza
2
Massa Crominanza
3
Ingresso Luminanza (Y)
4
Ingresso Crominanza (C)



LIVELLO DEI SEGNALI

Di seguito trovate i livelli di tutti i tipi di segnali presenti nella presa MINI DIN 4 poli - utilizzata per connessioni video Y/C.



Luminanza
Livello AC 0,0 ÷ 1,0 V ±3dB
Livello DC 0,0 ÷ 2,0 V
Impedenza 75 Ohm



Crominanza
Livello AC 0,0 ÷ 0,3 V • -3dB ÷ +10dB
Livello DC 0,0 ÷ 2,0 V
Impedenza 75 Ohm
